Nakrętka wsuwana FCN

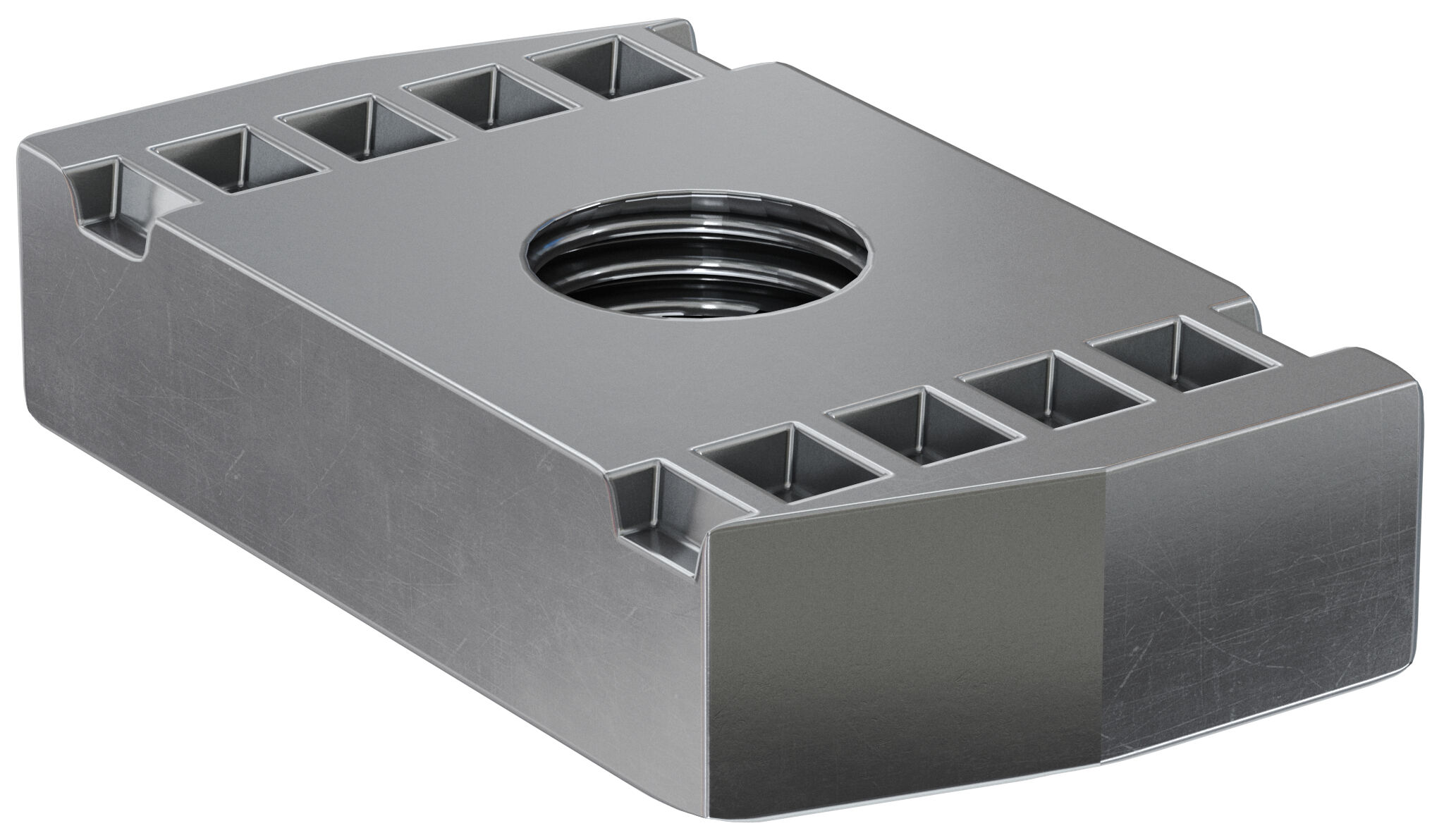

  • Product Picture: "fischer Nakrętka wsuwana FCN 16 A4"
    • Product Picture
      Nr art. 562664

      fischer Nakrętka wsuwana FCN 16 A4

      Warianty produktu
      Pobieranie danych
      Główne cechy
      • Zastosowanie w celu ułatwienia połączeń elementów i obejm rurowych do szyn montażowych FUS za pomocą trzpieni nagwintowanych i podkładek.
      • Odpowiednie zabezpieczenie przed korozją poprzez zastosowanie stali nierdzewnej.
      • Do stosowania na zewnątrz budynków lub w środowisku o dużym narażeniu na korozję.

      Korzyści /opis produktu

      Łącznik — nakrętka wsuwana FCN
      Zalety
      • Ząbki na nakrętce przesuwnej zapewniają bezpieczne zamocowanie na szynie FUS.
      Nakrętka wsuwana fischer FCN jest łącznikiem do mocowania różnych elementów w systemie szyn montażowych FUS. Wyraźne ząbki na nakrętce wsuwanej zabezpieczają punkt mocowania. Firma fischer oferuje nakrętki FCN w rozmiarach M6, M8, M10 i M12. Cynkowane elementy przeznaczone są do montażu wewnątrz budynków, a wersje cynkowane ogniowo lub ze stali nierdzewnej mogą być stosowane na zewnątrz oraz w środowisku o dużym narażeniu na korozję.
      Właściwości
      • Materiał: stal nierdzewna A4 (nr materiału 1.4401) wg DIN EN 10088-3

      Zastosowanie i aprobata

      Zastosowania
      • Nakrętka wsuwana z łbem młoteczkowym, przeznaczona do montażu w szynach FUS
      • Nakrętka FCN jest służy do łączenia różnych elementów i obejm rurowych do szyny montażowej

      Dane techniczne

      Gwint (
      A
      )      		M16
      Grubość (
      S
      )      		12 mm
      max. zalecane obciążenie wyrywające dla FUS 1,5 mm (
      Nempf
      )      		4 kN
      max. zalecane obciążenie wyrywające dla FUS 2,0 mm (
      Nempf
      )      		5 kN
      max. zalecane obciążenie osiowe dla FUS 2,5 mm (
      Nempf
      )      		8 kN
      max. zalecane obciążenie ścinające (
      Vempf
      )      		2 kN
      Max. recommended shear load for FUS 2,0/2,5 mm (
      Vempf
      )      		3 kN
      Moment dokręcania dla stali klasy ≥ 8.8 (
      Tinst
      )      		50 N·m
      Ilość 50 St.
      GTIN (EAN-Code) 4048962443202

      Dokumenty do pobrania

      Load Table
      pdf,
      FCN
