Nr art. 542709

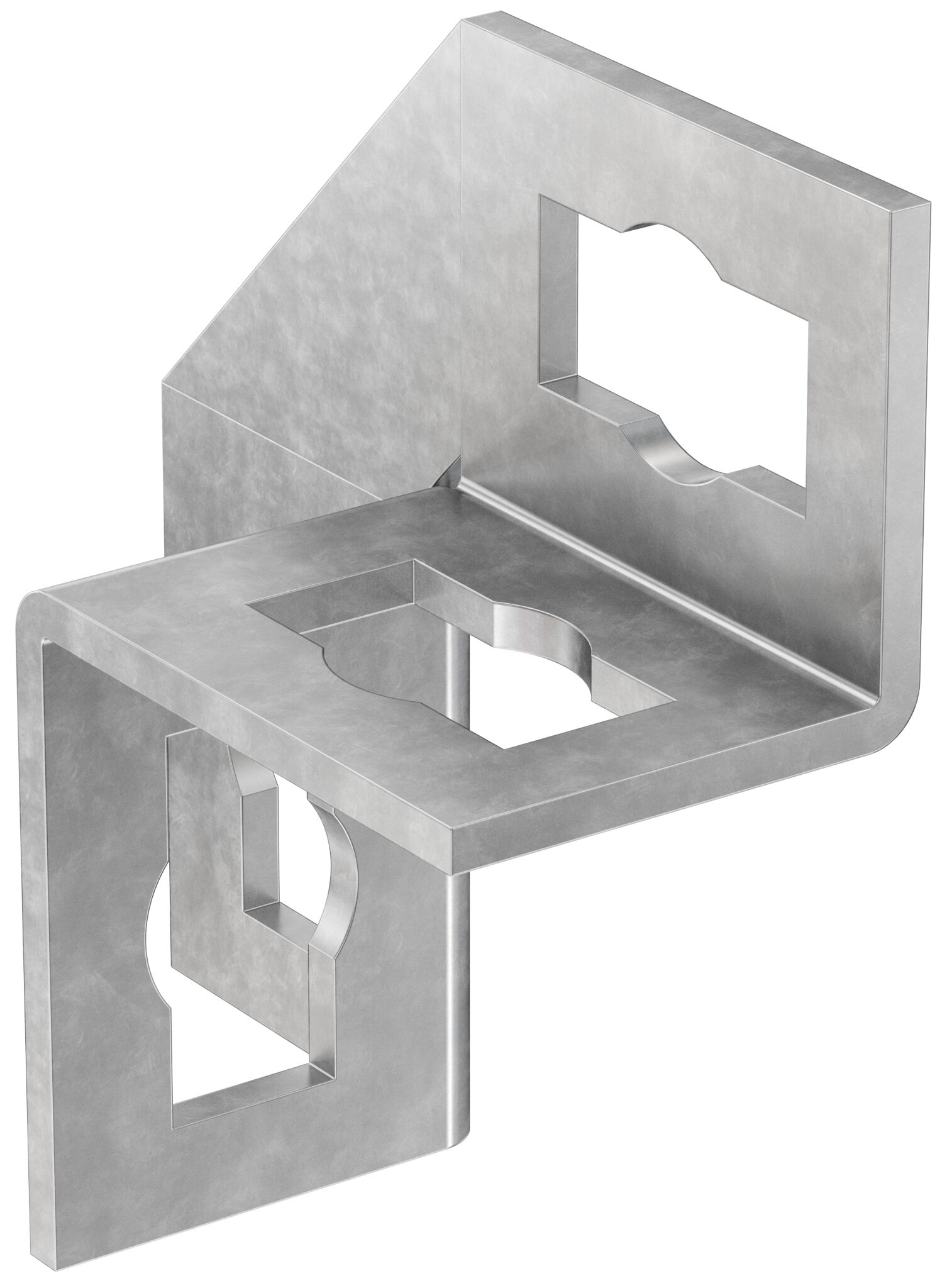

fischer Kątownik uniwersalny PUWS 2 x 2 zl

Name: fischer Kątownik uniwersalny PUWS 2 x 2 zl
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Łatwe łączenie konstrukcji z szyn montazowych FUS i łączników PFCN 41
Szybki montaż poprzez przekęcenie w szynie łącznika przelotowego o kąt 90°
Odpowiednie zabezpieczenie przed korozją poprzez cynkowanie płatkowe

Element konstrukcyjny - kątownik uniwersalny PUWS

Zalety

Kątowniki uniwersalne w połączeniach z szynami montażowymi FUS umożliwiają tworzenie konstrukcji wsporczych o znakomitej stabilności i bezpieczeństwie (zaleca się stosowanie w parach).
Łatwe tworzenie konstrukcji wsporczych za pomocą szyn montażowych FUS i łączników przelotowych PFCN 41.
Wygodny montaż poprzez przekręcenie w szynie łącznika PFCN 41 o kąt 90°.

Kątowniki uniwersalne ze specjalnie ukształtowanymi otworami są przeznaczone do łączenia szyn montażowych FUS za pomocą łączników przelotowych PFCN 41.
Kątowniki uniwersalne to dwustronne elementy konstrukcyjne, które usztywniają szyny, a zatem przyczyniają się do stabilności i bezpieczeństwa konstrukcji. Firma fischer oferuje kątowniki uniwersalne w wersjach z 4-ma lub 8-ma otworami, z ramionami pod kątem 90° lub z 4-ma otworami z ramionami ustawionymi pod kątem 45°.

Właściwości

Materiał: stal DD11 (nr materiału 1.0332) wg DIN EN 10111
Powłoka: cynkowanie płatkowe

Zastosowania

Uniwersalny wspornik kątowy do usztywniania konstrukcji wsporczych w systemie przelotowym

max. zalecane obciążenie wyrywające dla FUS 2,0 mm ( N_empf )	5 kN
max. zalecane obciążenie osiowe dla FUS 2,5 mm ( N_empf )	7 kN
max. zalecane obciążenie ścinające ( V_empf )	3,5 kN
Moment dokręcania dla stali klasy ≥ 8.8 ( T_inst )	40 N·m
Ilość	10 St.
GTIN (EAN-Code)	4048962299182
