Uchwyt kątowy MW
  • Product Picture: "fischer Kątownik montażowy MW 90°"

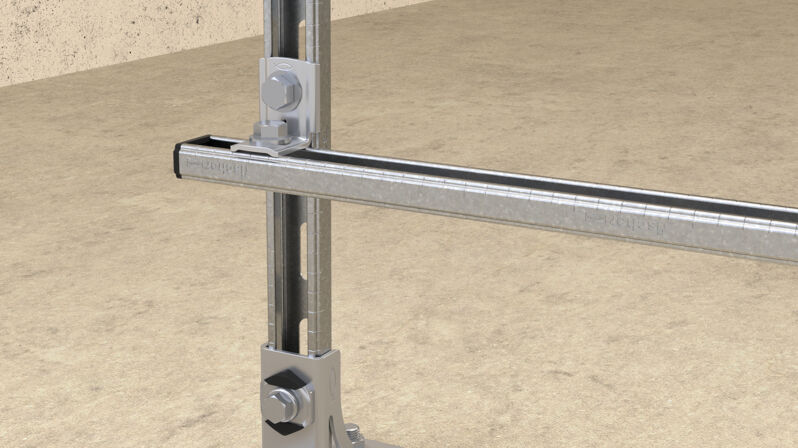

  • Application Picture

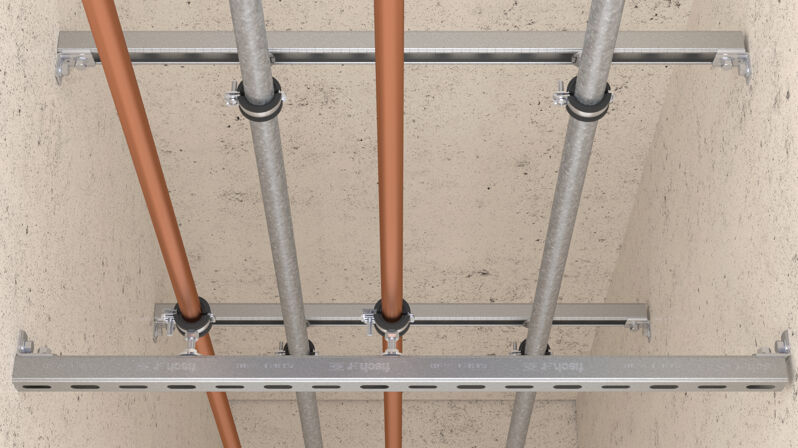

  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Nr art. 538668

      fischer Kątownik montażowy MW 90°

      Warianty produktu
      Pobieranie danych
      Główne cechy
      • Łatwe tworzenie konstrukcji szynowych w połączeniu z szynami FLS i i nakrętkami wsuwanymi FSM Clix P.
      • Ochrona przed korozją poprzez cynkowanie galwaniczne
      • Do stosowania tylko w suchych pomieszczeniach

      Korzyści /opis produktu

      Element konstrukcyjny - Kątownik montażowy MW 90°
      Zalety
      • Indywidualnie zaprojektowane kątowniki montażowe MW 90° umożliwiają efektywny montaż kształtowy wzdłuż lub w poprzek szyny.
      • Długi otwór szczelinowy na ramieniu uchwytu kątowego MWU 90° umożliwia bezpośrednie połączenie z podłożem .
      • Ujednolicenie otworów w uchwytach kątowych pozwala na dokładne łączenie z szynami FLS za pomocą nakrętek wsuwanych FSM Clix P i wkrętów.
      Kątowniki montażowe MW 90° i MWU 90° w połączeniach z nakrętkami wsuwanymi FSM Clix P tworzą precyzyjne i wygodne konstrukcje szynami i podłożem. Specjalne zaczepy umożliwiają dokładne wsunięcie MW 90° wzdłuż lub w poprzek profilu szyny FLS. Kątownik MWU można przymocować bezpośrednio do podłoża z oszczędnością przestrzeni. Kątowniki MW i MWU posiadają standardowe otwory o średnicy 8,5 mm dopasowane do nakrętek wsuwanych FSM Clix P 8 i kołków o średnicy zewnętrznej 8 mm. Cynkowana wersja przeznaczona jest do montażu wewnątrz budynków.
      Właściwości
      • Materiał: stal S235JR+CR (nr materiału 1.0037) wg DIN EN 1652
      • Cynkowanie: galwaniczne

      Zastosowanie i aprobata

      Zastosowania
      • Budowa konstrukcji z szyn montażowych, połączonych nakrętkanmi wsuwanymi FSM Clix P
      Aprobaty
      • DWU-SaMontec-147

      Instrukcja montażu

      Installation MW
      1 / 5
      • 1
        Installation MW
      • 2
      • 3
      • 4
      • 5

      Dane techniczne

      Średnica otworu (
      D
      )      		8,5 mm
      Nośność zalecana na obciążenie wyrywające dla FLS 17/1.0 i FLS 30/1.0 (
      Nempf
      )      		1,5 kN
      Nośność zalecana na obciążenie wyrywające dla FLS 37/1.2 (
      Nempf
      )      		2 kN
      Nośność zalecana na ścinanie (
      Vempf
      )      		1 kN
      Moment dokręcania (
      Tinst
      )      		10 N·m
      Pakowanie Pudełko składane
      Ilość 50 St.
      GTIN (EAN-Code) 4048962265293

      Dokumenty do pobrania

      DOP - Declaration of Performance
      pdf, DWU-SaMontec-147
      Declaration of Performance for Declaration of Performance for fischer SaMontec
      Utworzono 30.04.2019
      Load Table
      pdf,
      MW 90° and MWU 90°
