Nr art. 563108

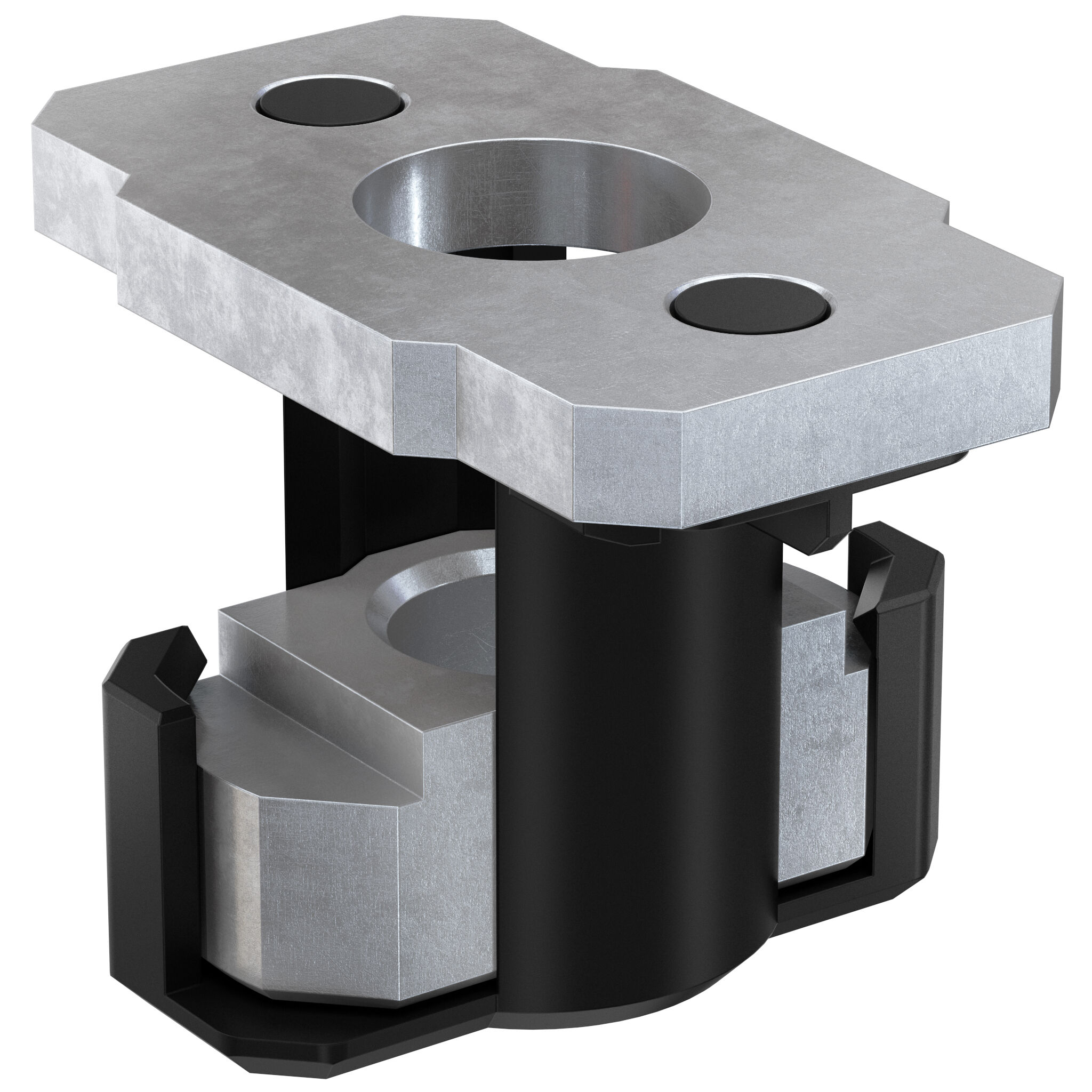

fischer FMHI Łącznik z gwintem wewnętrznym M12

Główne cechy
  • Unikalny łącznik wtykowy z gwintem wewnętrznym i łbem młotkowym pozwala na łatwe połączenie ze śrubą M12.
  • Specjalny kształt łącznika FMHI umożliwia dodatkowy montaż profili masywnych FMP.
  • Uniwersalny łącznik z gwintem wewnętrznym umożliwia montaż dodatkowych elementów konstrukcyjnych.

Korzyści /opis produktu

Łącznik wtykowy z gwintem wewnętrznym do mocowania wszystkich elementów nagwintowanych do profili FMP
Zalety
  • Unikalny łącznik wtykowy z łbem młoteczkowym umożliwia łatwe łączenie różnych elementów z płytką podstawy lub z szynami montażowymi FUS za pomocą dodatkowych śrub M12.
  • Specjalna budowa łącznika wtykowego z gwintem wewnętrznym pozwala na zmiany w istniejącej konstrukcji z profili masywnych FMP, a także ułatwia zmianę uchwytów lub obejm rurowych.
  • Uniwersalny łącznik wtykowy z gwintem wewnętrznym umożliwia dodatkowy montaż przelotowy innych elementów konstrukcyjnych przy zastosowaniu śruby M12.
Łącznik wtykowy jest elementem masywnego systemu instalacyjnego FMS, umożliwia on szybkie i łatwe połączenie profili montażowych FMP. Natomiast łącznik wtykowy z łbem młoteczkowym FMHB z łbem młoteczkowym jest przeznaczony do mocowania elementów konstrukcyjnych. Bezpieczne połączenie z prętami nagwintowanymi, obejmami rurowymi lub płytkami podstawy można uzyskać przy pomocy łączników FMHI, FMCE, a także FMCE-L. Łącznik FMCE-L umożliwia uniwersalne połączenia z różnymi elementami jak np. płytki podstawy poprzez podłużne otwory. Wersja cynkowana ogniowo nadaje się do stosowania na zewnątrz budynków.
Właściwości
  • Materiał płytki: stal S355MC (nr materiału 1.0037) wg DIN EN 10149-2
  • Cynkowanie: ogniowe
  • Materiał śruby młoteczkowej: stal 8.8, similar do 1.0503 C45
  • Materiał obudowy tworzywowej: polipropylen, kolor czarny

Zastosowanie i aprobata

Zastosowania
  • Łączenie elementów konstrukcyjnych z masywnym profilem montażowym FMP za pomocą łączników wtykowych.
  • Mocowanie kabli do profili FMP za pomocą prętów lub trzpieni gwintowanych.
  • Do stosowania wewnątrz i na zewnątrz budynków.

Instrukcja montażu

Installation FMHI
1 / 5

Dane techniczne

Ilość 100 St.
GTIN (EAN-Code) 4048962446593
