Nr art. 568823

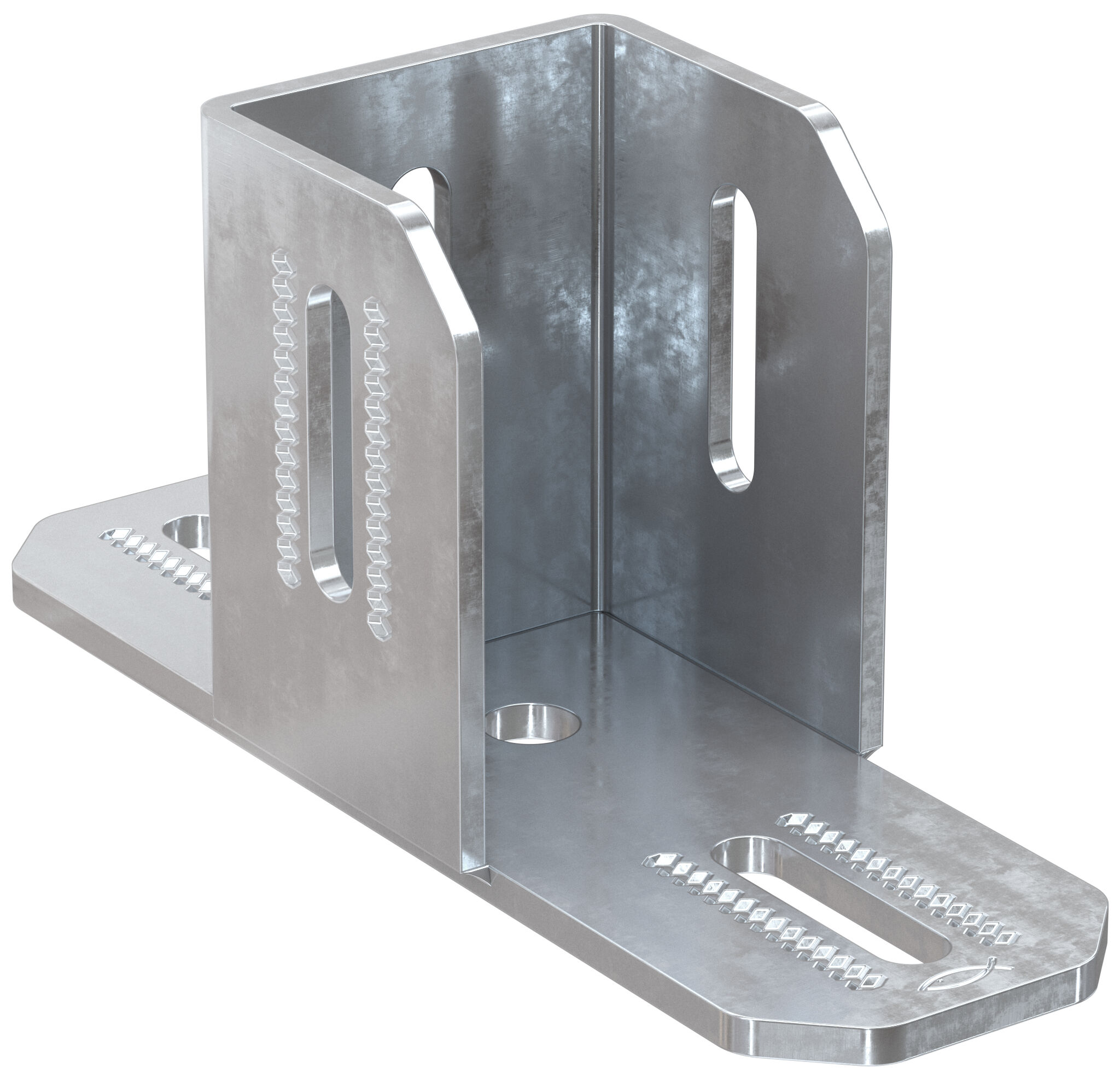

fischer Kątownik montażowy FMASF 90

Główne cechy
  • Uchwyt kątowy FMASF 90 umożliwia łączenie ciężkich profili FMP 90.
  • Uchwyt kątowy FMASF 90 z podłużnymi otworami może być łatwo zamontowany przy pomocy łącznika wtykowego z łbem młoteczkowym FMHB.

Korzyści /opis produktu

Stabilne łączenie ciężkich profili montażowych FMP w konstrukcjach ramowych
Zalety
  • Wysokości uchwytu kątowego FMASF 90 umożliwiają połączenia dopasowane do wysokości ciężkich profili montażowych FMP 90, i dzięki temu pozwalają na wykonywanie jeszcze bardziej różnorodnych konstrukcji.
  • Budowa uchwytu kątowego FMASF 90 z podłużnymi otworami i otworami dopasowanymi do łącznika wtykowego FMHB umożliowia idealne dopasowanie do konstrukcji i upraszcza proces montażu.
  • Solidna budowa uchwytu FMASF 90 pozwala na optymalne przekazywanie obciążeń działających pod kątem.
Uchwyt kątowy FMASF 90 idealnie nadaje się do łączenia profilu z profilem oraz profilu do podłoża budowlanego lub do konstrukcji stalowych. Połączenie z ciężkim profilem FMP odbywa się za pomocą łącznika wtykowego FMHB lub uchwytów do dźwigarów albo poprzez bezpośrednie kotwienie do podłoża. Cynkowanie ogniowe z dużą powłoką sprawia, że łącznik nadaje się do stosowania na zewnątrz i w środowisku o dużym narażeniu na korozję.
Właściwości
  • Płytka podstawy: stal S355 (nr materiału 1.0976) wg DIN EN 10149-2
  • Profil: stal S235JR (nr materiału 1.0038) wg DIN EN 10025-2
  • Cynkowanie: ogniowe wg DIN EN ISO 1461

Zastosowanie i aprobata

Zastosowania
  • Budowa wielowymiarowych konstrukcji z profili montażowych.
  • Możliwość wykonywania różnorodnych konstrukcji wsporczych z profili montażowych.
  • Można stosować wewnątrz i na zewnątrz budynków.

Instrukcja montażu

FMASF 90
1 / 5
1 / 4

Dane techniczne

Długość 300 mm
Szerokość (
B
)
90 mm
Wysokość (
H
)
130 mm
Grubość (
S
)
8 mm
Ilość 4 St.
GTIN (EAN-Code) 4048962490954
