fischer Łącznik kątowy MW SU A2

Główne cechy
  • Kątowniki służą do łączenia profili fotowoltaicznych za pomocą śrub dwugwintowych STSI lub STSR, albo do łączenia dwóch wzajemnie krzyżujących się profili fotowoltaicznych pod kątem 90°
  • Podłużny otwór na części pionowej.
  • Dostępna wersja z krótkim wydłużonym otworem
  • Stal nierdzewna A2.

Korzyści /opis produktu

Kątowniki do łączenia profili fotowoltaicznych za pomocą śrub dwugwintowych STSI lub STSR albo do łączenia dwóch profili fotowoltaicznych, skrzyżowanych pod kątem 90°
Zalety
  • Szybki montaż poprzez dolny otwór i szybka regulacja poprzez podłużny otwór z boku.
  • Kątowniki są łączone z profilami i posiadają zabezpieczenie antypoślizgowe.
Kątowniki MW SU lub MW SA ze stali nierdzewnej A2 służą do łączenia profili fotowoltaicznych za pomocą śrub dwugwintowych STSI lub STSR, albo do łączenia dwóch wzajemnie krzyżujących się profili fotowoltaicznych pod kątem 90°. Podłużny otwór na części pionowej pozwala na regulację wysokości profilu fotowoltaicznego. Dostępne są w dwóch wersjach, krótkiej lub długiej, zależnie od potrzeby regulacji wysokości.

Zastosowanie i aprobata

Zastosowania
Nadaje się do:

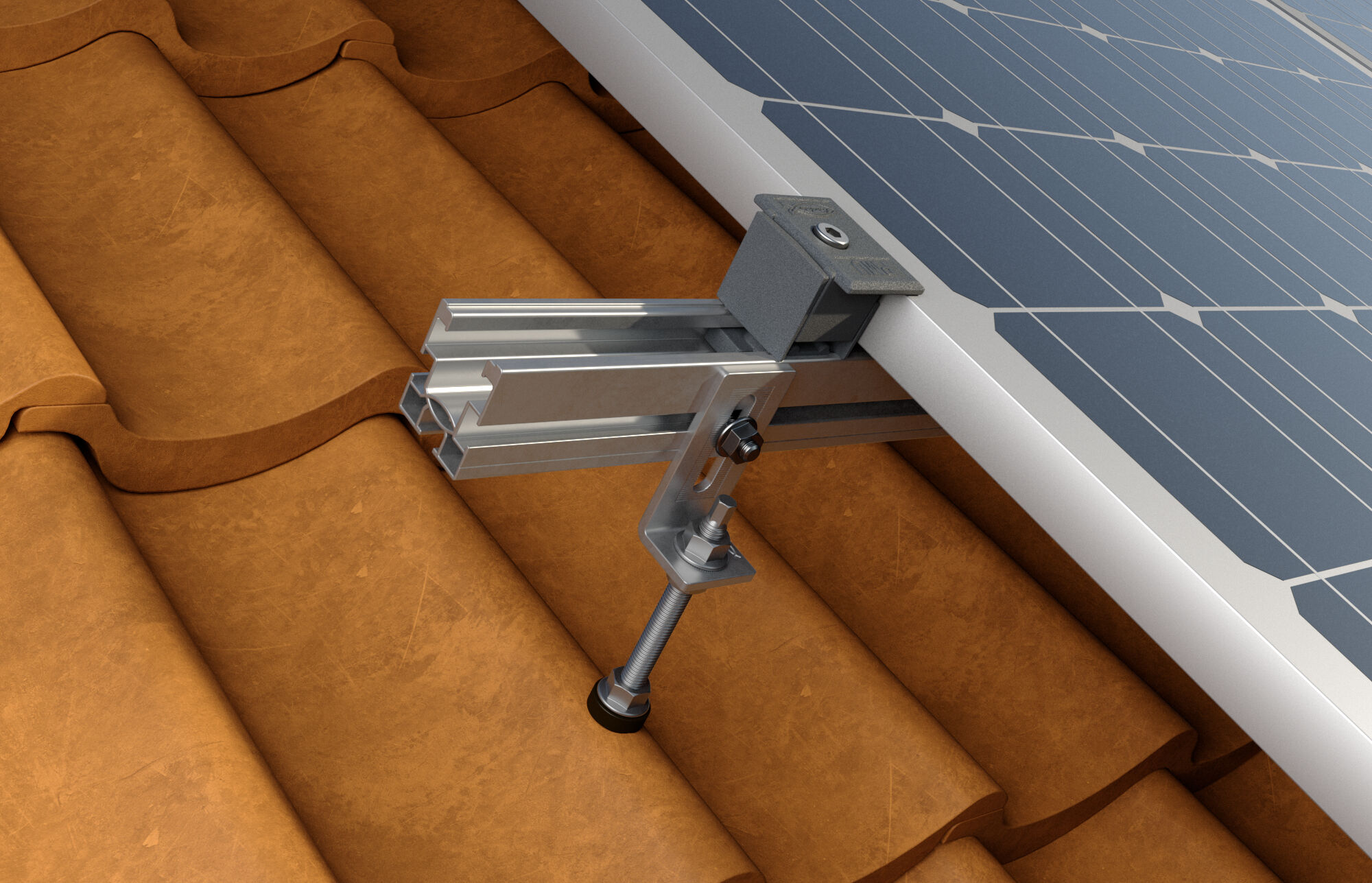

  • Systemów do dachów krytych blachą falistą
  • Konstrukcji specjalnych
Do łączenia z profilami:
  • SolarFish H33
  • SolarFish H44
Bezpośrednie mocowanie w takich podłożach jak:
  • Drewno - za pomocą wkrętów PowerFast II
  • Beton - za pomocą zaprawy injekcyjnej FIS V Plus i prętów gwintowanych FIS A
  • Pustaki stropowe, ceramiczne lub betonowe, za pomocą zaprawy injekcyjnej FIS V Plus i prętów gwintowanych FIS A oraz tulejek siatkowych FIS HK
Materiały budowlane
  • Belki stalowe i profile o grubości ścianki od from 2 - 4 mm
* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.
Aprobaty
  • TUV - R 60154136

Instrukcja montażu

Funkcjonowanie

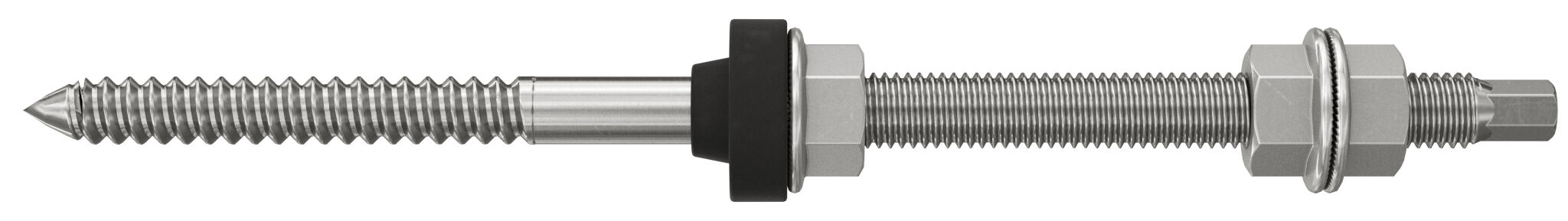

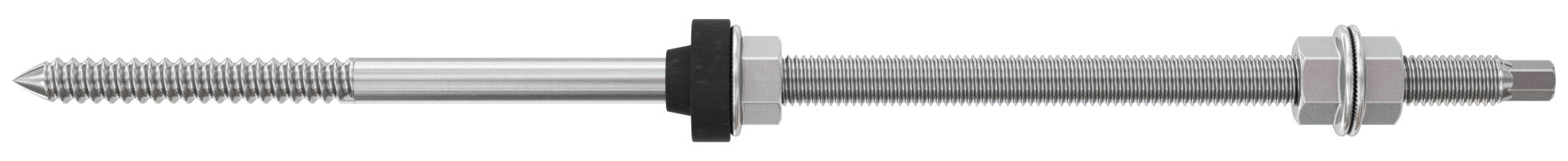

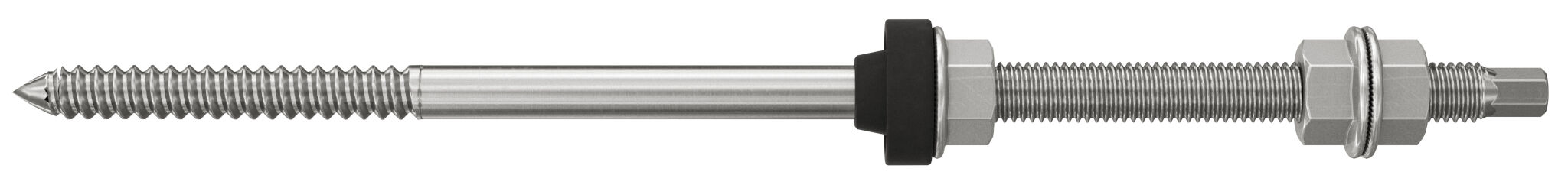

Mocowanie za pomocą śrub dwugwintowych STSR lub STSI:
  • Należy założyć uchwyt MW pomiędzy dwie nakrętki śruby dwugwintowej STSR/STSI i je dokręcić.
  • połączyć profil solarny do uchwytów MW poprzez szczelinę z zastosowaniem śrub SKS M 8 i nakrętek kołnierzowych MU FM 8.
  • Zastosować nakrętki STSR/STSI w celu regulacji ucwytu MW.
Połączenie krzyżowe dwóch profili:
  • Połączyć uchwyt MW z niższym profilem za pomocą nakrętki młoteczkowej FCN AL oraz śruby SKS M 8.
  • Zamocować górny uchwyt poprzez szczelinę za pomocą śruby SKS M 8 oraz nakrętki kołnierzowej MU FM 8.

Dane techniczne

Średnica otworu (
D
)
12,5 mm
Moment dokręcania (
Tinst
)
10 N·m
Ilość 10 St.
GTIN (EAN-Code) 8001132031810

Dokumenty do pobrania

Certificate
pdf, TUV - R 60154136
TUV Certificate
Obowiązuje od 11.01.2021
do 11.01.2026
