Śruba do betonu UltraCut FBS II US
  • Product Picture: "fischer UltraCut FBS II 14 x 95 30/10/- US"
  • Product Picture: "fischer UltraCut FBS II 14 x 95 30/10/- US"
  • Product Picture: "fischer UltraCut FBS II 14 x 95 30/10/- US"
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Application Picture
  • Youtube VideoYoutube VideoYoutube Video
    • Youtube VideoYoutube VideoYoutube Video
    • Product Picture
    • Product Picture
    • Product Picture
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
    • Application Picture
      Nr art. 536875

      fischer UltraCut FBS II 14 x 95 30/10/- US

      Warianty produktu
      Pobieranie danych
      Główne cechy
      • Śruba do betonu może być mocowana na 3-ch różnych głębokościach zakotwienia, co pozwala na stosowanie tej samej śruby do mocowania elementów o różnej grubości.
      • Specjalna ząbkowana geometria gwintu umożliwia szybkie wcinanie się do betonu.
      • Ocena Techniczna ETA pozwala na dwukrotne odkręcanie śruby w celu poprawy ustawienia elementu i ponownego jej przykręcenia.
      • The fŚruba do betonu FBS II 6-10 posiada Ocenę Techniczną ETA, która dopuszcza zastosowanie do murów. Dzięki temu zapewnione jest bezpieczeństwo funkcjonowania nie tylko w betonie, ale także w wielu innych rodzajach podłoża.

      Korzyści /opis produktu

      Mocna śruba do betonu, łatwa w montażu.
      Zalety
      • Specjalnie hartowana czerwona końcówka przyspiesza i ułatwia montaż.
      • Śruba do betonu ze stali nierdzewnej posiada wysoką odporność na korozję, co jest szczególnie przydatne w wilgotnych pomieszczeniach i na zewnątrz budynków.
      • Ząbkowany gwint umożliwia szybkie wcinanie się do betonu.
      • Podczas montażu pionowego w stropach i w posadzkach nie jest wymagane czyszczenie otworów. W przypadku posadzki należy wywiercić otwór głębszy o 3 średnice otworu.
      • Ocena Techniczna ETA obejmuje kotwienie w betonie zarysowanym i niezarysowanym oraz w strefie sejsmicznej C1 i C2.
      • Możliwa jest także regulacja osadzenia śrub betonowych poprzez dwukrotne odkręcenie śruby w celu umieszczenia podkładki do 10 mm w celu wyrównania zamocowanej części, a następnie ponowne dokręcanie śruby.
      • Trzy różne możliwe głębokości zakotwienia umożliwiają uniwersalne stosowanie śrub do betonu UltraCut FBS II A4.
      • Krótka śruba UltraCut FBS II A4 o zredukowanej głębokości kotwienia umożliwia wiercenie płytkich otworów, a zatem przyspieszony montaż i mniejsze ryzyko natrafienia na zbrojenie.
      Śruba do betonu fischer UltraCut FBS II US ze specjalnie utwardzoną czerwoną końcówką jest mocowaniem zapewniającym duży komfort montażu. Śruba do betonu ze zintegrowaną podkładką idealnie nadaje się do stosowania elementów z wydłużonymi otworami i do mocowania konstrukcji drewnianych. Europejska Ocena Techniczna potwierdza przydatność śruby do mocowania w betonie zarysowanym i niezarysowanym oraz w strefie sejsmicznej oraz odporność ogniową R 120, co stanowi gwarancję bezpiecznego funkcjonowania. Ząbkowany kształt gwintu przyczynia się do szybkiego i łatwego montażu. W przypadku mocowania w stropach lub w posadzkach nie wymaga się czyszczenia otworów. Kotwienie bez rozpierania wpływa na niewielkie odstępy osiowe i odstępy od krawędzi betonu.
      Youtube VideoYoutube VideoYoutube Video

      Zastosowanie i aprobata

      Zastosowania
      • Balustrady
      • Wsporniki/płyty kotwowe
      • Profile metalowe
      • Systemy regałowe
      • Bariery ochronne
      • Zamocowania progów i belek
      • Tymczasowe zamocowania, np. do zakotwienia urządzeń na placu budowy
      • Podpory szalunkowe
      Materiały budowlane
      Ocena Techniczna do takich materiałów, jak:
      • Beton C20/25 do C50/60, zarysowany i niezarysowany
      Nadaje się także do:
      • Beton C12/15
      • Materiały budowlane pełne
      • Ściany murowane o gęstej strukturze
      * Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.
      Aprobaty
      • ETA-20/0321
      • DoP No. 0185
      • DoP No. 0227
      • DoP No. 0225
      • Z-21.8-2049

      Instrukcja montażu

      Funkcjonowanie
      • Śruba do betonu UltraCut FBS II jest zalecana do montażu przelotowego.
      • Podczas montażu pionowego (sufit i podłoga) nie ma potrzeby czyszczenia otworów. W przypadku mocowań podłogowych należy wywiercić otwór o głębokości większej niż 3 x średnica otworu.
      • Zalecamy zastosowanie wkrętarki z udarem stycznym z odpowiednim gniazdem wkrętaka udarowego lub wewnętrznym bitem TX.
      • Śruba jest prawidłowo zamontowana, gdy łeb śruby przylega do uchwytu i nie może być wkręcony głębiej (wzrokowa kontrola osadzenia).
      Zobacz instrukcję montażu w formacie PDF
      Installation UltraCut FBS II in concrete
      1 / 9
      • 1
        Installation UltraCut FBS II in concrete
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      Fixture adjustment
      1 / 3
      • 1
        Fixture adjustment
      • 2
      • 3
      Additional for seismic applications
      1 / 2
      • 1
        Additional for seismic applications
      • 2

      Dane techniczne

      Europejska Ocena Techniczna
      aprobata DIBt
      Średnica wiertła (
      d0
      )      		14 mm
      min. głębokość otworu przy montażu przelotowym (
      h2
      )      		110 mm
      Wymiary śruby (
      ds x ls
      )      		16,0 x 95 mm
      Głębokość wkręcania włącznie z elementem mocowanym (
      hnom1 / tfix
      )      		65 / 30 mm
      Głębokość wkręcania włącznie z elementem mocowanym (
      hnom2 / tfix
      )      		85 / 10 mm

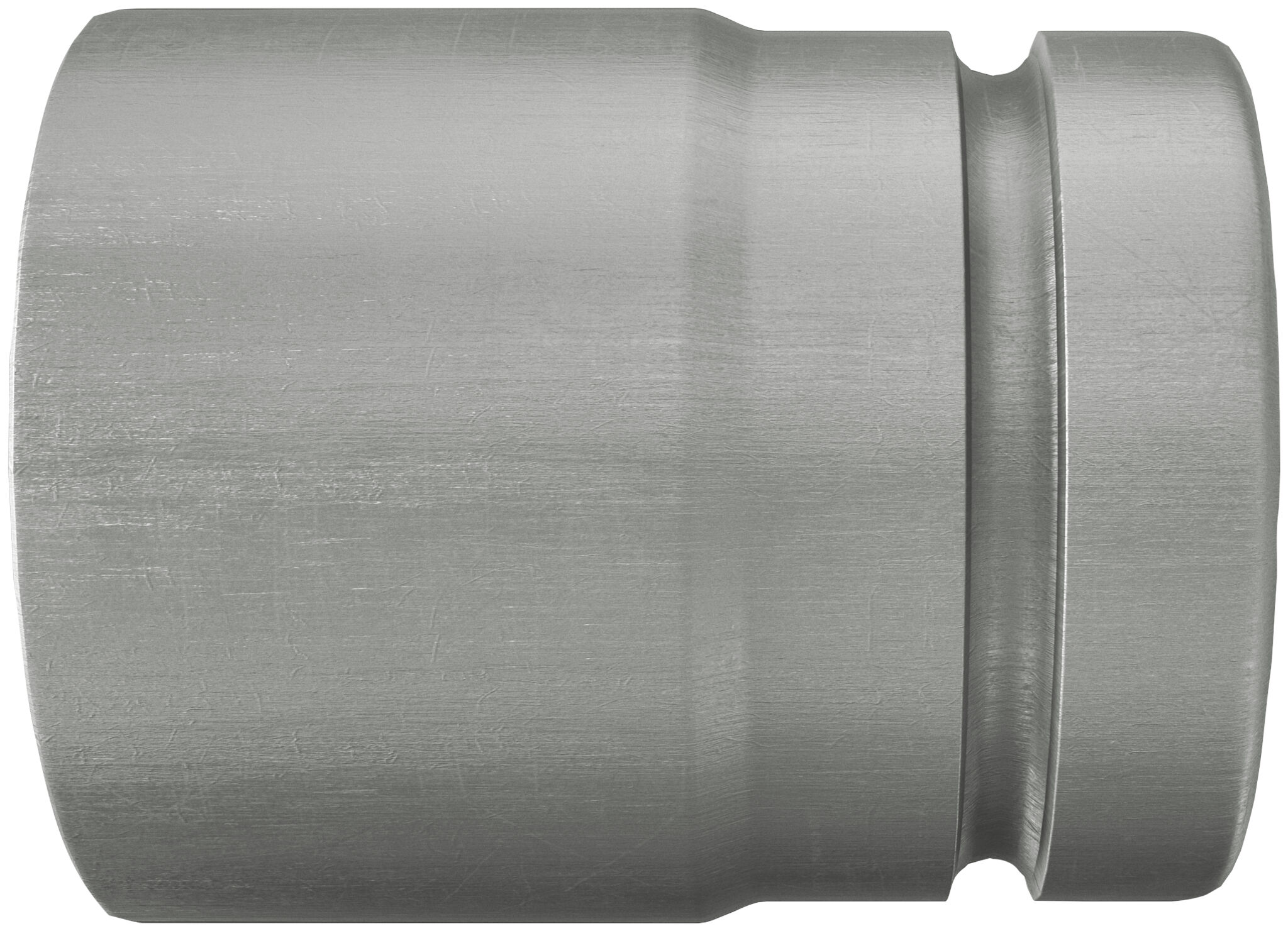

      Gniazdo SW 21
      Pakowanie Pudełko składane
      Ilość 20 St.
      GTIN (EAN-Code) 4048962251586

      Dokumenty do pobrania

      ETA Certification Document
      pdf, ETA-20/0321
      European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Connector for Strengthening of existing concrete structures by concrete overlay
      Utworzono 19.06.2020
      DOP - Declaration of Performance
      pdf, DoP No. 0225
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)
      Utworzono 03.07.2020
      DOP - Declaration of Performance
      pdf, DoP No. 0185
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)
      Utworzono 27.11.2020
      DOP - Declaration of Performance
      pdf, DoP No. 0227
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)
      Utworzono 19.10.2020
      DIBt, National German Certification
      pdf, Z-21.8-2049
      National technical approval - fischer concrete screw ULTRACUT FBS II for the temporary fastening of building site equipment
      Obowiązuje od 14.07.2021
      do 14.07.2026
      Load Table
      pdf,
      Concrete screw UltraCut FBS II for temporary fastening - Permissible loads of a single anchor in normal concrete of strength class C20/25 to C50/60.
      Load Table
      pdf,
      Concrete screw Ultracut FBS II US hexagon head with integral washer and FBS II SK countersunk head - Permissible loads of a single anchor in normal concrete of strength class C20/25.
      Load Table
      pdf,
      Concrete screw UltraCut FBS II US/SK - Permissible loads for a single anchor in masonry for Push-through installation.
      Installation Instructions
      pdf,
      fischer UltraCut FBS II 8-14 GVZ/CP
      Marketing Documents
      pdf,
      UltraCut FBS II.
