Nr art. 90265

fischer Kotwa do dużych obciążeń TA M8 BP z odrywaną głową

Name: fischer Kotwa do dużych obciążeń TA M8 BP z odrywaną głową
Brand: fischer

Warianty produktu

Pobieranie danych

Główne cechy

Łatwy montaż dzięki niewielkiej energii potrzebnej do osadzania.
Małe odstępy osiowe i od krawędzi dzięki równomiernemu rozłożeniu obciążeń.
Mocowanie zabezpiecza elementy przed kradzieżą.

Kotwa do dużych obciążeń, z łbem zrywanym, przeznaczona do zabezpieczania elementów mocowanych .

Zalety

Optymalna geometria minimalizuje wysiłek podczas montażu i pozwala na wykorzystanie w wyjątkowo wąskich przestrzeniach.
Trzyczęściowa tuleja rozporowa zapewnia równomierny rozkład obciążeń.
Kotwa w wersji TA M-BP, z ukręcanym łbem śruby, utrudnia jej demontaż i w ten sposób zabezpiecza element mocowany przed kradzieżą.
Połączenie śrubowe umożliwia pozostawienie kotwy w betonie równo z powierzchnią podłoża.

Kotwa fischer TA M-BP oo dużych obciążeń, wykonana ze stali ocynkowanej, i jest przeznaczona do montażu przelotowego. Podczas montażu, stożek jest wciągany do tulei rozporowej, która zostaje dociskana do ścianek otworu. Trzyczęściowa tuleja umożliwia równomierny rozkład obciążenia. Łeb sześciokątny jest dokręcany aż do momentu zerwania. Z tego powodu kotwa przeznaczona jest do zabezpieczania elementów przed kradzieżą, takich jak ławki, stojaki na rowery, grile itp.

Zastosowania

Konstrukcje stalowe
Poręcze
Wsporniki
Drabiny
Trasy kablowe
Maszyny
Klatki schodowe
Bramy
Fasady

Materiały budowlane

Ocena Techniczna do takich materiałów, jak:

Beton C20/25 do C50/60, niezarysowany

Nadaje się także do:

Beton C12/15
Kamień naturalny o zwięzłej strukturze

* Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.

Funkcjonowanie

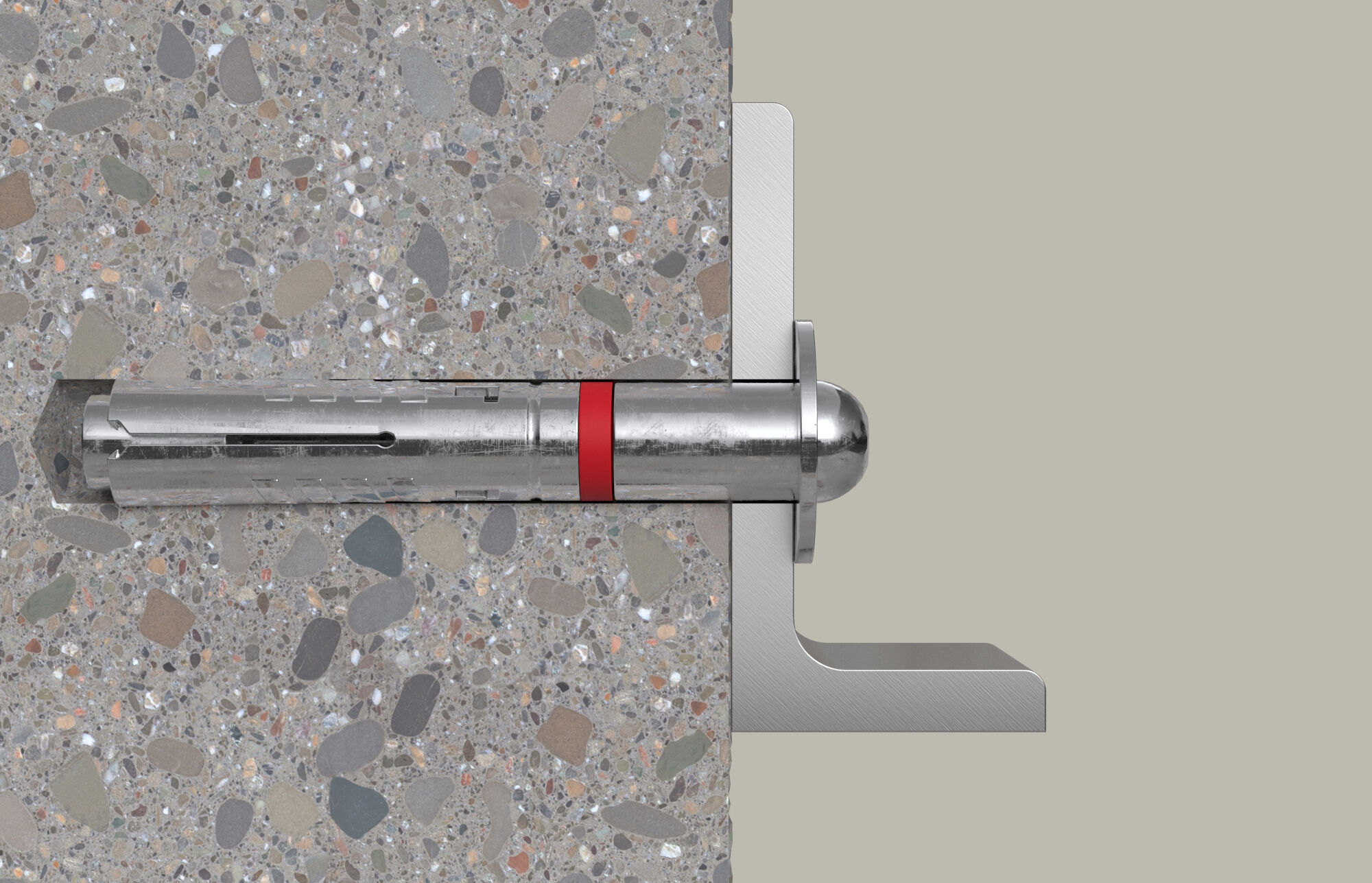

Kotwa TA M-T nadaje się do montażu przelotowego.
Podczas przykładania momentu obrotowego stożek jest wpychany do tulei rozporowej i dociska ją do ścianki otworu.
Sześciokątny łeb kotwy TA M-BP jest dokręcany aż do momentu jego zerwania.

Installation TA M-T BP

1 / 5

Nominalna średnica wiertła ( d₀ )	12 mm
min. głębokość otworu przy montażu przelotowym ( h₂ )	95 mm
Gwint ( M )	M8
Rozmiar klucza	13 mm
Ilość	50 St.
GTIN (EAN-Code)	4006209902653

Load Table

pdf,

Heavy-duty anchor TA M-T - Permissible loads of a single anchor in normal concrete of strength class C20/25.
