Kotwa gwoździowa FNA II
  • Product Picture: "fischer Kotwa gwoździowa FNA II 6 x 30/75 C z nakrętką kołnierzową stal o wysokiej odporności na korozję"

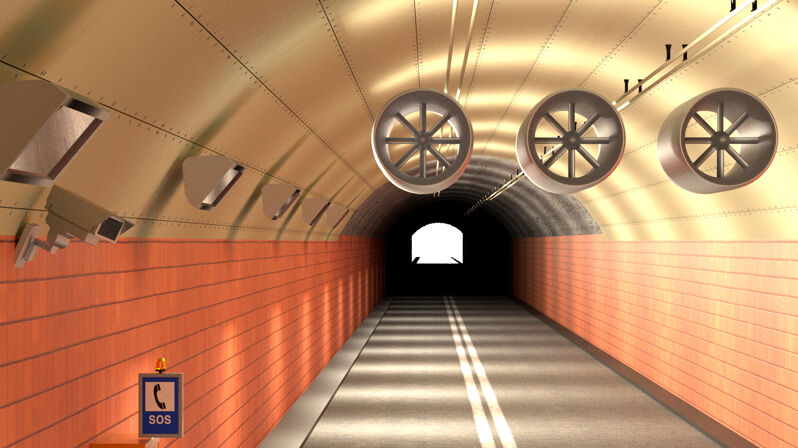

  • Application Picture
  • Application Picture
    • Application Picture
    • Product Picture
    • Application Picture
      Nr art. 500573

      fischer Kotwa gwoździowa FNA II 6 x 30/75 C z nakrętką kołnierzową stal o wysokiej odporności na korozję

      Warianty produktu
      Pobieranie danych
      Główne cechy
      • Wbijanie przyspiesza przebieg montażu.
      • Brak ryzyka kolizji z prętami zbrojeniowymi, dzięki czemu skraca się czas montażu i uzyskuje oszczędności finansowe.
      • Klips rozporowy zapewnia bezpieczne zamocowanie.
      • Ocena Techniczna ETA dla mocowań wielopunktowych.
      • Stal o wysokiej odporności na korozję umożliwia stosowanie w środowisku o dużym narażeniu na korozję.

      Korzyści /opis produktu

      Praktyczna kotwa wbijana do zamocowań wielopunktowych
      Zalety
      • Specjalna zasada działania kotwy umożliwia szybki montaż wbijany i skraca czas osadzania.
      • Wyjątkowo mała głębokość zakotwienia pozwala unikać natrafienia na zbrojenie i umożliwia bezproblemowy montaż.
      • Zoptymalizowany klips rozporowy zaczepia kotwę już w trakcie umieszczania jej w otworze i chroni przed wypadnięciem przy montażu ponad głową.
      • Duży przekrój poprzeczny trzpienia gwarantuje wysoką nośność, a przez to wyjątkowo wysoki poziom bezpieczeństwa.
      • Różnorodne kształty łba pozwalają na mocowanie różnych elementów konstrukcyjnych.
      Kotwa fischer FNA II z łbem płaskim jest wykonana ze stali nierdzewnej. Kotwa FNA II jest osadzana z użyciem kilku uderzeń młotka w szybkim montażu przelotowym i rozpiera się automatycznie po przyłożeniu obciążenia. Stożek jest wciągany do klipsa rozporowego i wówczas dociska do ścianek otworu. Kotwa gwoździowa fischer FNA II z łbem płaskim nadaje się głównie do mocowania płyt ognioochronnych, kabli lub wieszaków wewnątrz budynków.

      Zastosowanie i aprobata

      Zastosowania
      • Płyty ogniochronne
      • Panele ogniochronne
      • Systemy wentylacyjne
      • Wieszaki prętowe
      • Szyny montażowe
      • Uchwyty metalowe
      • Podkonstrukcje drewniane i metalowe
      Materiały budowlane
      Ocena Techniczna dostosowania w takich materiałach, jak:
      • Beton C12/15 to C50/60, zarysowany, do wielopunktowych zamocowań systemów niekonstrukcyjnych
      Nadaje się także do:
      • Bloczki silikatowe pełne
      • Kamień naturalny o gęstej strukturze
      • Prefabrykowane płyty kanałowe sprężone
      * Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.
      Aprobaty
      • ETA-06/0175
      • DoP No. 0235
      • GS 6.1/21-076-1

      Instrukcja montażu

      Funkcjonowanie
      • Kotwa FNA II z łbem gwoździowym przeznaczona jest do montażu przelotowego.
      • Zamontowana kotwa gwoździowa FNA II jest rozpierana automatycznie podczas przyłożenia obciążenia. Stożek jest wciągany do klipsu rozporowego i rozszerza się do ścianki otworu
      • Dostępne osadzaki:
        FNA S-SBO zakładany na wiertarkę z udarem,
        FNA S-SDS do montażu seryjnego za pomocą wiertarki udarowej,
        FNA S-H do montażu ręcznego szyn montażowych.
      Installation FNA II
      1 / 4
      • 1
        Installation FNA II
      • 2
      • 3
      • 4

      Dane techniczne

      Europejska Ocena Techniczna
      Długość kotwy 112,5 mm
      Średnica wiertła (
      d0
      )      		6 mm
      min. głębokość otworu przy montażu przelotowym (
      h2
      )      		115 mm
      max. grubość elementu mocowanego (
      t fix
      )      		75 mm
      Średnica łba (
      dh
      )      		13 mm
      Pakowanie Pudełko składane
      Ilość 50 St.
      GTIN (EAN-Code) 4048962001211

      Dokumenty do pobrania

      ETA Certification Document
      pdf, ETA-06/0175
      Europejska Ocena Techniczna Kotwa gwozdziowa fischer FNA II - Kotwa rozporowa o kontrolowanym obciazeniu do zastosowania jako wielopunktowe zamocowanie systemów nienosnych w betonie
      Utworzono 02.03.2021
      DOP - Declaration of Performance
      pdf, DoP No. 0235
      Declaration of Performance for fischer Nail anchor FNA II (Mechanical fastener for use in concrete)
      Utworzono 16.03.2021
      Test report (fire protection)
      pdf, GS 6.1/21-076-1
      Assessment of the load-bearing behaviour of fischer nail anchors FNA II R and FNA II HCR under tension load and one-sided fire loading according to the ZTV-ING-curve
      Utworzono 05.10.2021
      Load Table
      pdf,
      Nail anchor FNA II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60.
