Mocowanie wkręcane do materiały budowlane pełne i pustaki
  • Product Category Picture: "TermoZ CS II DT 110 V"
  • Application Picture
  • Application Picture
    • Application Picture
    • Product Category Picture
    • Application Picture

      TermoZ CS II DT 110 V

      Mocowanie fasadowe fischer TermoZ CS 8 DT 110V idealnie sprawdza się w montażu izolacji odpornej na nacisk o grubości do 340 mm dla systemów izolacji w betonie, cegłach pełnych i perforowanych oraz gazobetonie w sposób bezpieczny i zgodny z warunkami oceny ETA. Mocowanie śrubowe uwzględnia szary kołek z przymocowanym talerzykiem 110 mm i wkrętem z tworzywa. Na powierzchni brak śladów po montażu. Mocowanie TermoZ CS 8 DT 110V wpuszczane jest za pomocą wkrętaka. Następnie zamykane jest płytą kotwiącą i okrągłą zaślepką. Dzięki temu można nakładać bardzo cienką warstwę tynku.
      Warianty produktu
      Pobieranie danych

      Warianty produktu

      Aprobaty / raporty z badań
      11 Warianty produktu
      Średnica wiertła
      efektywna głębokość zakotwienia
      Max. długość użytkowa dla montażu z zagłębieniem
      Min. głębokość zakotwienia wraz z izolacją przy montażu z zagłębieniem
      Gniazdo
      Ilość
      Legenda = Dostępna aprobata— = Aprobata niedostępna
      Przeglądano 11 wariantów 11

      Korzyści /opis produktu

      Zalety
      • Wkręt kompozytowy eliminuje ryzyko powstawania mostków termicznych. Dzięki temu na powierzchni elewacji nie ma znaków mocowania.
      • Okrągła zaślepka w montażu wpuszczanym tworzy jednorodną powierzchnię. Pozwala do na dalszą obróbkę z użyciem cienkich warstw tynku.
      • Minimalna głębokość montażu 35 mm w podłożu nośnym oznacza mniejszy wysiłek podczas wiercenie i krótsze cykle wiercenia.
      • Dla grubości izolacji do 340 mm.
      • Standardowa głębokość kotwienia dla wszystkich materiałów budowlanych.

      Zastosowanie i aprobata

      Zastosowania
      • Mocowanie płyt dociepleniowych ETICS do betonu i murów

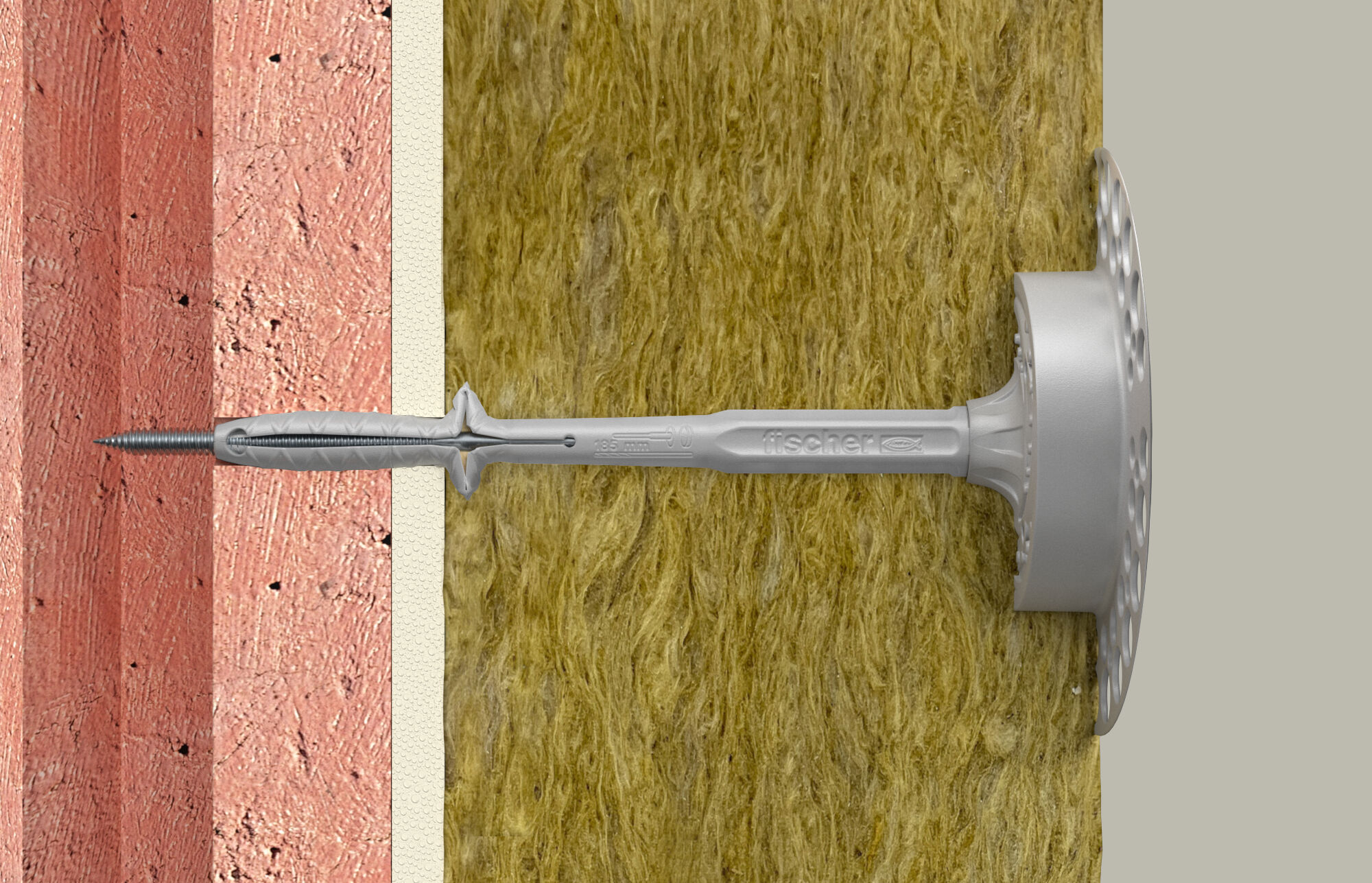

      • Montaż zlicowany w takich materiałach izolacyjnych takich jak np. płyty z wełny mineralnej
      Materiały budowlane
      • Materiały budowlane klasy A, B, C, D, E
      • Beton
      • Beton (ściana osłonowa)
      • Cegły budowlane
      • Cegły silikatowe pełne
      • Bloczki pustakowe z betonu lekkiego
      • Cegły z perforacją pionową
      • Cegły silikatowe perforowane
      • Beton z kruszywa lekkiego
      • Gazobeton
      * Szczegółowe informacje na temat znajdziesz w dokumencie rejestracji.
      Aprobaty
      • ETA-14/0372
      • DoP No. 0298
      • DoP No. 0346
      • EPD-FIW-20210314-CBD1-EN

      Instrukcja montażu

      Funkcjonowanie
      • Mocowanie jest wsuwane przez izolację do otworu wierconego i dokręcane.
      • Montaż wymaga zastosowania osadzaka TermoZ CS.
      • Podczas montażu, okrągła zaślepka zakładana jest na środku talerzyka.
      • Proces osadzania jest zakończony, gdy ogranicznik wyrówna się z talerzykiem.
      • Długości powyżej 250 mm wymagają opcjonalnego bitu T 25.
      Countersunk installation of TermoZ CS II DT 110 V with setting tool CS
      1 / 6
      • 1
        Countersunk installation of TermoZ CS II DT 110 V with setting tool CS
      • 2
      • 3
      • 4
      • 5
      • 6

      Dokumenty do pobrania

      ETA Certification Document
      pdf, ETA-14/0372
      European Technical Assessment for fischer TermoZ CS II 8 and fischer TermoZ CS II 8 DT 110 V
      Utworzono 03.11.2023
      DOP - Declaration of Performance
      pdf, DoP No. 0346
      Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic anchors for use in concrete)
      Utworzono 17.11.2023
      DOP - Declaration of Performance
      pdf, DoP No. 0298
      Declaration of Performance for fischer TermoZ CS II 8 / TermoZ CS II 8 DT 110 V (Plastic fastener for fixing of external thermal insulation composite systems with rendering)
      Utworzono 16.05.2022
      EPD - Environmental Product Declaration
      pdf, EPD-FIW-20210314-CBD1-EN
      Environmental Product Declaration for fischer Insulation fixings
      Obowiązuje od 22.02.2022
      do 21.02.2027
      Load Table
      pdf,
      TermoZ CS II DT 110V - Permissible tension loads for a single anchor for multiple use for non-structural applications.
      Marketing Documents
      pdf,
      TermoZ CS II. ETICS screw fixing.
